天饋浪涌保護器

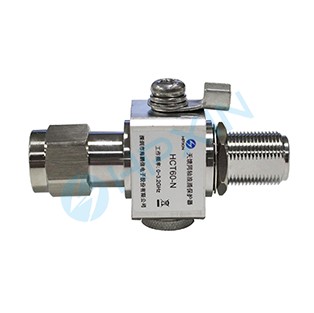

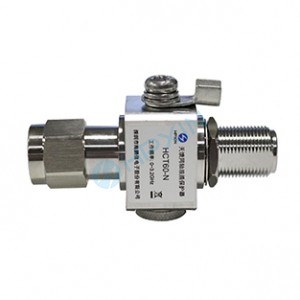

HCT系列天饋SPD
一、產品描述：
HCT系列天饋浪涌保護器依據TB/T2311-2017標準設計，亦符合IEC\GB\YD等相關技術標準。產品適用于低頻和高
頻帶內傳輸通信基站無線通信信號的浪涌防護，防水防塵結構設計，可用于室外安裝。
產品采用高精密氣體放電管防護，具有頻段寬、通流容量大、電容小、電感值低、插損小、可靠性高、安裝方便和
傳輸性能優越的特點。同時材質優越的金屬外殼也有很好的屏蔽作用，使信號不受外界干擾。

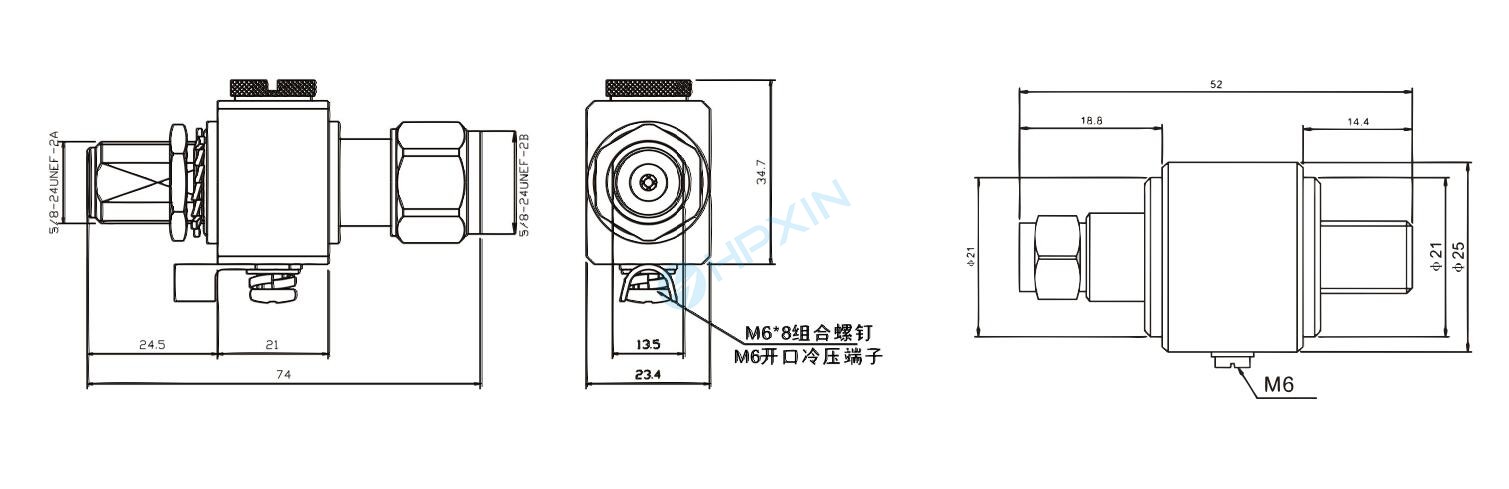

二、產品尺寸圖：

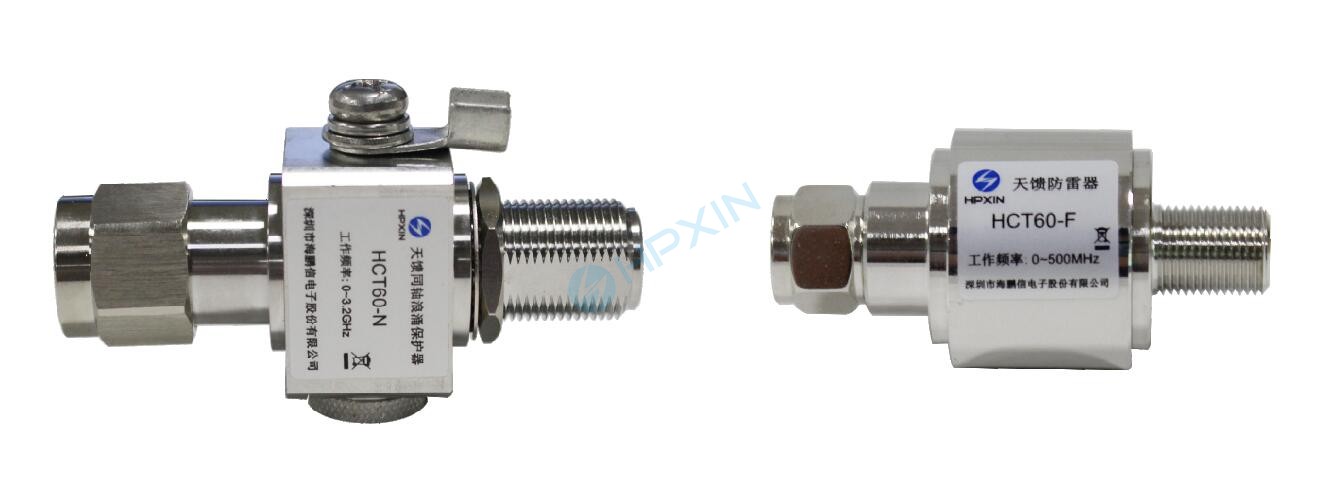

型號 | HCT60-N | HCT60-F |
結構類型 | GDT結構 | |
直流點火電壓（100V/S）UG | 90V±20％ | |
最大持續工作電壓 Uc | 60V | |
額定負載電流 IL | 20A | |
最大傳輸功率 Pmax | ≥100W | |
傳輸頻率 fc | 0~3.2GHz | |
標稱放電電流( 8/20μs) In | 10 kA | |
最大放電電流( 8/20μs) Imax | 20 kA ( 8/20μs) | |
基礎限制電壓（1kV/μs）UB | ≤600V | |
電壓保護水平 Up | ≤800V | |
插入損耗ae | ≤0.2dB/(0~2GHz)，≤0.2dB/(2~3.2GHz) | |
電壓駐波比 | ≤1.5 | |
接口型式 | N(K/J) | F(K/J) |
特性阻抗 | 50Ω | |
工作環境 | 環境溫度：－40℃～+60℃；相對濕度：≤5％～90％；大氣壓力≥54.0kPa | |
外殼材質 | 不銹鋼 | |
防護等級 | IP67 | |
